Teknisk spesifikasjon (bilder kun for referanse)

1, Ensidig hydraulisk avruller
Funksjon	Funksjonen til denne enheten er å demontere hele spolen av stålstrimmel og gi de nødvendige råmaterialene til formingsmaskinen

Lastevekt	Maks. 8,0 tonn/side
kjeglehoder	Enkelt kjeglehode

Conehead struktur type	kombinasjon av glidere, solid og stabil

Utvid type	Hydraulisk utvidelse

Materialeeee til kjeglehoder	Spindel: 42CrMo, smiing, total herding;
	Bueplate: 45# total temperering
	Kileglider: 45# stål herdet
Bremse type	Pneumatisk type

Materialblokkeringsanordning	Manuell modus

2 、 Klipp og stumpsveiser


Funksjon	Dens funksjon er å klippe og justere hodet og enden av to forskjellige strimler, kutte av uregelmessige deler og sveise to strimler sammen slik at linjen kan jobbe kontinuerlig

Klippetype	Hydraulisk skjæring, materiale: Cr12MoV

Klemtype	Hydraulisk klemming

Sveisetype	TIG automatisk sveising

3. Horisontal akkumulator
3. Horisontal akkumulator
Funksjon	Den brukes til å samle nok stålstrimler for å sikre at maskinen går kontinuerlig
Funksjon
Utvendig størrelse	O.D. 5,0m
Fôringsmotor	18,5 KW (AC-motor med variabel frekvenshastighetsregulering)
Lagringsmotor	22 KW (AC-motor med variabel frekvenshastighetsregulering)
Fôringshastighet	MAX200m/min
Lagringskapasitet	500–1000m

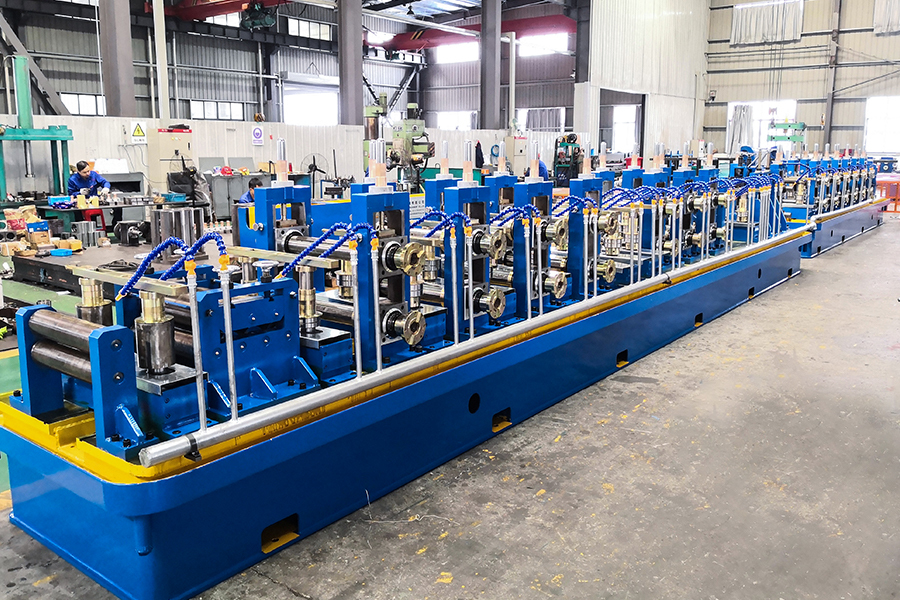

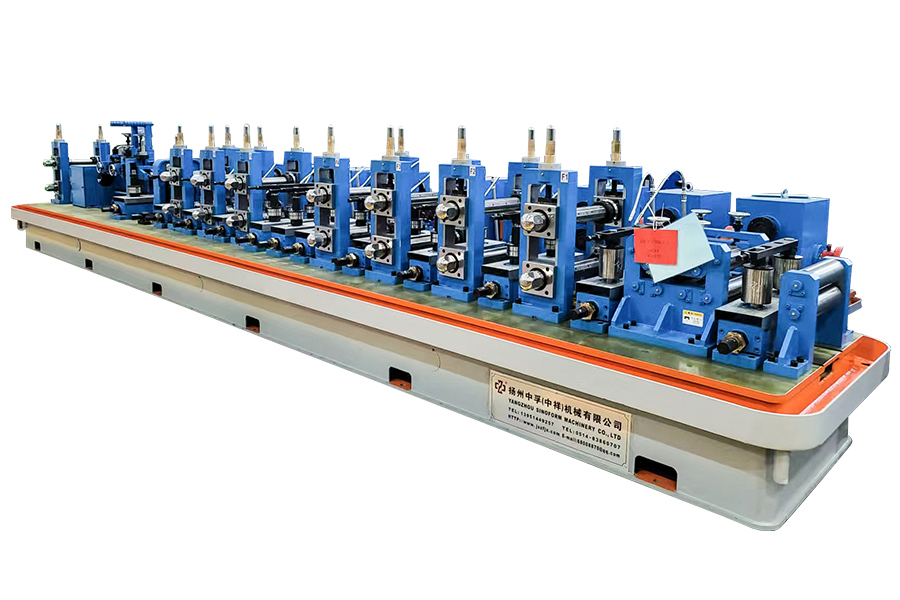

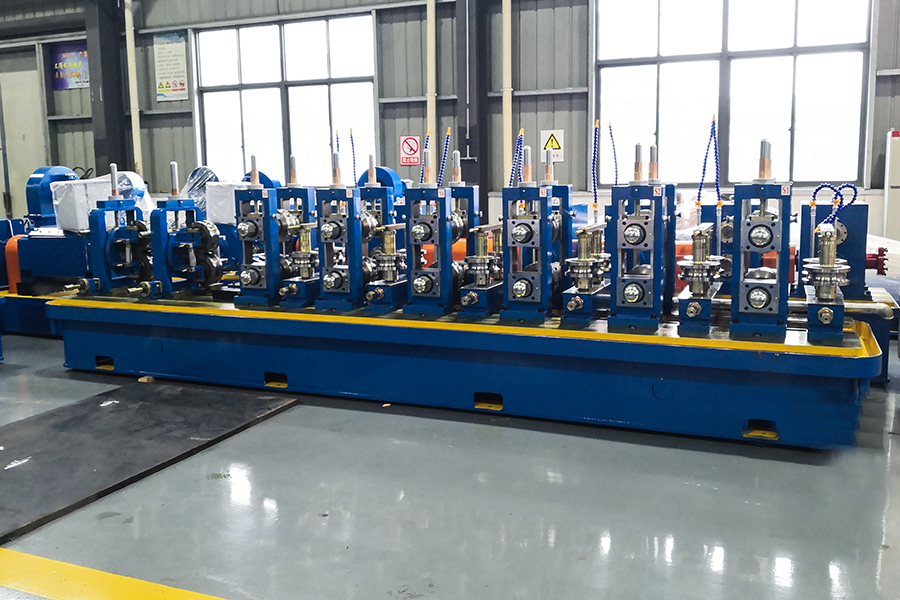

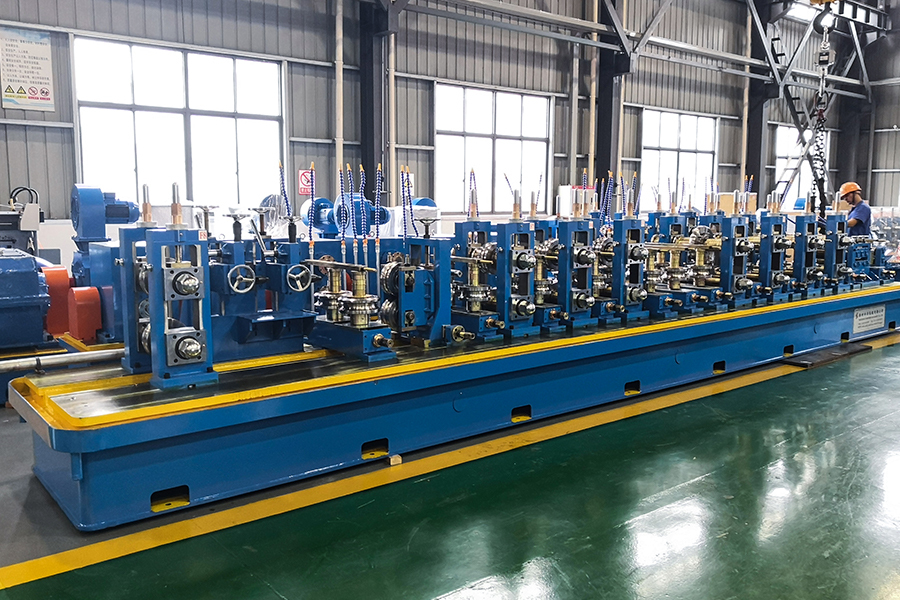

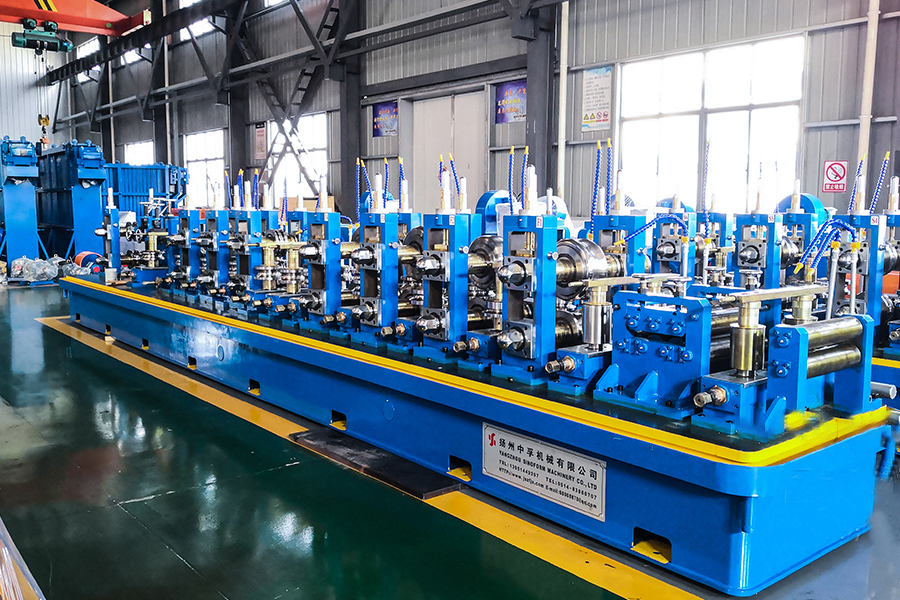

2. Forming og dimensjonering av hovedmaskinen (sju foran og fem bak, delt seng) Hovedmaskin
Enhetsarrangement:
	Forming：2 valser utjevning→V→7 valser utjevning→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

	Styring og 2 eller 3 valser Ekstruder → Skrape → Polering → Vannkjøling

	Dimensjonering：1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →hastighetsmåling→Retning 1→ Retting 2→ V
1 ） Utjevningsanordning
Funksjon
	Med 7-rulls utjevningsanordning for å gå jevnt inn i formingsmaskinen
Struktur
	1 rull Anti-hopping, 2 ruller Veiledende vertikal, 7 ruller utjevning GCr15, overflate høyfrekvent bråkjøling behandling.

2 ） Formingsmaskin (delt type)

Funksjon	Den kan gradvis presse stålstrimler inn i røremner ved å danne ruller, og sende dem til sveisemaskinen,

Formingstype	"W"-forming, hulltype med dobbel radius

Horisontale rullestativ	7 tribuner
Stativ med vertikal rulle	9 tribuner
Horisontale rullestativ

Mengde	7 sett
Struktur
Struktur	Portalramme med dobbel søyle, med operativ enderamme som kan byttes ut på siden
Materiale av horisontale stativer	Presisjonsstøpte ståldeler
Horisontal akseldiameter	Φ90 mm
Horisontalt skaftmateriale	42CrMo, normalisert HB260~290, høyfrekvent slukking på overflaten HRC50~55
Horisontalt skaftmateriale	Tempering Overflateslukking

Stativ med vertikal rulle
Mengde	9 tribuner
Struktur	Dobbel pivotstruktur, forsterket og festet med trekkplater. Valseverket er montert på valseakselen gjennom lagre, noe som gjør det enkelt å bytte valser.

Materiale av vertikale stativer	Glideren er en sportype (høy presisjon, ikke lett skadet)
Vertikal akseldiameter	Φ60 mm
Vertikalt skaftmateriale	40Cr, normalisert HB260~290, overflatehøyfrekvent slukking HRC50~55
	Tempering Overflateslukking
Rullejusteringsmetode	Sentrum og posisjon til de to rulleakslene justeres ved å justere skruehylsen, og justeringsmutteren er en kobbermutter; Høyden på den vertikale valsen finjusteres ved å justere mutteren.

girkasse
Mengde	7 sett
Boksmateriale	QT400
Transmisjonstype	Spiral konisk giroverføring
Spiralskrågirmateriale
Spiralskrågirmateriale	20CrMnTi Smiing, tannoverflateslukende behandling
Girakselmateriale	40Cr, normalisert HB260~290, overflatehøyfrekvent slukking HRC50~55
Girakselmateriale	Tempering Overflateslukking

3) sveiseseksjon
①sveisesøm Guiding
Funksjon	Før sveisesømmen, juster sveise-V-vinkelen for å sikre at sveisesømmen kan føres riktig inn i ekstruderingsvalsens sveiseposisjon under sveising.
Struktur	2-rull type, justerbar horisontalt og vertikalt, og kan rotere i en viss vinkel. Horisontale og vertikale justeringer gjøres ved hjelp av skruestenger, mens rammerotasjonsjusteringer gjøres ved hjelp av snekkegir.
Struktur
skaftmateriale	40Cr, normalisert HB260~290, overflatehøyfrekvent slukking HRC50~55
skaftmateriale	Tempering Overflateslukking
② Klemmeanordning (to eller tre ruller type SQ)
Funksjon	Sveisesømmen vil bli lukket
Struktur	To eller tre valser type SQ, Dobbel pivotstruktur, forsterket feste med trekkplate
skaftmateriale	40Cr, normalisert HB260~290, overflatehøyfrekvent slukking HRC50~55
skaftmateriale	Tempering Overflateslukking
③ Skraper
Funksjon	Bruk en skrapekniv for å fjerne den ytre sveisestrengen, sveisesømmen blir jevn og klar.
Struktur	2 sett med skraper; Skrapen kan justeres opp, ned og horisontalt, og har en rask løftefunksjon. En pall eller rulle er gitt under bladholderen.
④ Polering
Funksjon	Stabiliserende stålrør og flate ut utvendige grader og ujevne deler
skaftmateriale	40Cr, normalisert HB260~290, overflatehøyfrekvent slukking HRC50~55Tempering Surface quenching
4) Kjøletank
Funksjon	ta i bruk en sprøytetype for vanntank for å sikre at røremnet kjøler nok.
Funksjon
Struktur	Boks-type sveiset struktur, det øvre vannrøret er laget i en sprayform for å spraye og avkjøle stålrøret.
Struktur

5) Dimensjoneringsmaskin (6 horisontale, 6 vertikale 2 sett med tyrkisk retting)
Funksjon
Funksjon	Funksjonen til den skyve-firkantede enheten med fire ruller er å online deformere det presisjonsformede stålrøret til et firkantet avstandsrør og grovt rette det ut for å oppnå ideelle geometriske dimensjoner og flathet.
① Horisontalt stativ	6 sett, det samme som å forme en maskin
② Stativ med vertikal rulle	6 sett, det samme som å forme en maskin

3） Retteenhet 2 sett med tyrkisk hoderetting (se de siste tyrkiske hodene ovenfor)
Type retteanordning
	Tyrkisk - hoder, 360° roterbare
Struktur
	2/4 - rulleramme, med rullende ruller fordelt på samme overflate, justerbar horisontalt og vertikalt, og i stand til å rotere i en viss vinkel. Horisontale og vertikale justeringer gjøres ved hjelp av skruestenger, mens rammerotasjonsjusteringer gjøres ved hjelp av snekkegir.
Skaftdiameter	Φ40 mm
Skaftmateriale	40Cr, normalisert HB260~290, overflatehøyfrekvent slukking HRC50~55
	Tempering Overflateslukking

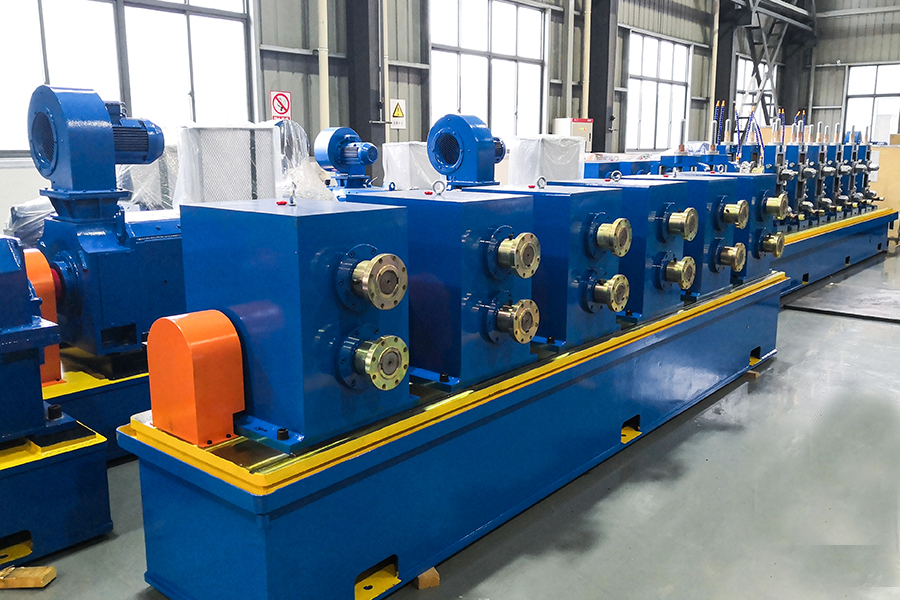

6) Hoveddrevet enhet
Kjør vei
Kjør vei	Motor→Reduksjon→Girkasse→Universelle aksler→Horisontale aksler
Hovedmotormodell, kraft	160KW Lav hastighet DC motor , 2 sett ；
Reduser	ZLY224 2 sett ；
Girkasse	Dannende del ：7 sett ； Dimensjonerende del ： 6 sett

	Spiral paraply girkasse, med høy bæreevne, høy overføringseffektivitet og lang levetid.
	Spiralparaplyutstyr: 20CrMnTi， Tempering Surface quenching。Dybde på karburisert lag 1,1~1,5 mm， overflate quenching hardhet HRC55～60。

5 、 Rulle
Rull	Material ： Cr12 ， Varmebehandlingshardhet: HRC58-62. Skjæring av nøkkeltråd og CNC-bearbeiding sikrer nøyaktighet av hullform og polering av arbeidsflaten.
ekstruder rulle	Material ： H13 ， Varmebehandlingshardhet: HRC50-53. Skjæring av nøkkeltråd, profil CNC dreiebenk og polering av arbeidsflater.
Ruller pad	Material ： 45# stål.

6.1 、 Varm kuttesag Kunder kan velge 6.1 eller 6.2
Struktur	PLS, Vanlig sagbladkapping
（1） Maksimal skjærediameter	Φ115 mm（90*90）
（2） maksimal skjæretykkelse	Δ4,5 mm
（3） kuttelengde og presisjon	L=3~8m,≤±3 mm
（4） stasjonstype	Pneumatisk sagløfting og senking (saghode forstørret og forsterket)
（5） størrelsen på sagbladet	Φ700mm×Φ80mm×4.0/5.0mm
（6） drivende motor	30 KW AC motor
（7） skjæremotor	37 KW AC motor
（8）Klem	Luftklemme

6.2 、 Kaldkappesag
Struktur	Bevegelseskontroller, HSS høyhastighetsstål / TCTAlloy sagbladskjæring
（ 1 ）, Maksimal kuttediameter	Φ115mm
（ 2 ）, maksimal skjæretykkelse	Δ4,5 mm
（ 3 ）, kuttelengde og presisjon	L=4~8m,≤±2 mm
（ 4 ）, stasjonstype	Servomotor/kuleskrue/lineærføring
（ 5 ）, størrelsen på sagbladet	Φ560mm-HSS høyhastighets stål
（ 6 ）, drivende motor	15 KW Yaskawa Servomotor
（ 7 ）, skjæremotor	18,5 KW AC motor
（ 8 ） Fôringsmotor	2,9 KW Yaskawa Servomotor
（ 9 ）, kuttehastigheten	20-70 m/min

7 、 transportbord
Funksjon
Funksjon	Funksjonen er å fremskynde separasjonen av stålrør kuttet til faste lengder og transportere dem til pakkeområdet
Transmisjonsmotor	3 KW
Transmisjonsmotor	AC-motor med variabel frekvenshastighetsregulering
Mengde of feeding rollers	12 sett
Lengde	12 M

8、300KW høyfrekvent sveisemaskin
Introduksjon	Hele utstyret styres av et PLS-system for å oppnå omfattende forriglingskontroll og feildiagnosefunksjoner, og driftsstatusen til utstyret overvåkes gjennom en LCD-skjerm

Komposisjon	LIKTERSKAP
	INVERTERSKAP
	KJØLEANORDNING
	DRIFTSBORD
	TRANSFORMATOR
	DC HASTIGHETSJUSTER

9 、 Sinksprøytemaskin (kundealternativ)
Oversikt	Buen brenner i begge ender av ledningen som en varmekilde, noe som får ledningen til å smelte. Samtidig forstøver komprimert luft den smeltede tråden til gassdråper, som deretter sprøytes med høy hastighet på overflaten av det forbehandlede arbeidsstykket. Form et komplett belegg.

Maskinmodell	Produksjonsspekter	Veggtykkelsesområde	Fresehastighet	Høyfrekvent kraft
HG90	Φ30/48~Φ115 mm	δ1,5~4,5 mm	20-60	300KW
HG90	□25×25~90×90	□δ≤3,5 mm	20-60	300KW

Vare	Parameter	Merknader
Materetning	Venstre eller høyre inngang (avhenger av kundens verkstedprosessoppsett)	Facing utstyret, retningen av råstoffet oppføring

Total kraft av utstyr	Omtrent 770KW (Hovedmaskin 320KW Høyfrekvens300KW Hjelpemaskin150KW)

Strømforsyningsspenningsstandard	380V/50Hz; Tre-fase fire-leder system	Lavspent distribusjonsskap, kabler, kunde selvforsynt

Utstyrsområde dekket	L 55-65M×B 4,5M	I henhold til utstyrsoppsettet

Området med høyfrekvente sveisemaskiner er dekket	L 6M×B 3M×H 2,8M

Vannforsyning (resirkulert)	Ett kjølebasseng: 30m³; Ett sett høytrykkspumper. Alternativt kan leverandøren gi kjøperen fabrikktegninger, og ut i fra tegningene lage en vassdragsplan.	Kunden stiller selv med vannbasseng, vannpumpe, rørleggeranlegg og kjøletårn

Lufttilførsel	Luftkompressor: ett sett 1,6 m³ for vanlig stålrør; hvis galvaniserte rør trenger 3,5 m³	Kunden leverer selv en luftkompressor, luftlagringstank og rørledning

Løfteutstyr	Luftkran 5 ~ 10 tonn: to sett	Kunden yter selv
Vanlige forbruksdeler	（1） Skrapekniver
	（2） Sagblad
	（3） Ferritt
	（4） Induksjonsspole (kobberrør, isolert rør)
