Hvordan fungerer en høyfrekvent rørmølle - og hvilke bransjer trenger en?

A høyfrekvent rørfresemaskin er en kontinuerlig rulleformings- og sveiseproduksjonslinje som former flat stålstrimmel til runde, firkantede eller rektangulære rør ved å bøye båndet gradvis gjennom en serie formingsvalser og deretter smelte sammen den åpne sømmen ved hjelp av høyfrekvent elektrisk motstand eller induksjonssveising – og produsere ferdig sveiset stålrør med hastigheter på 10 til 120 meter per minutt, avhengig av modell og materiale. Det er den dominerende produksjonsteknologien for strukturelle stålrør, hule seksjoner, møbelrør, bilkomponenter og presisjonsmekaniske rør over hele verden, valgt for sin høye utgangshastighet, smale varmepåvirkede sone og konsekvente sveisekvalitet sammenlignet med alternative sveisemetoder.

Denne artikkelen forklarer nøyaktig hvordan en høyfrekvent rørfresemaskin fungerer på hvert produksjonsstadium, hva nøkkelspesifikasjonene betyr, hvordan HF-rørmøller er sammenlignet med alternative produksjonsmetoder, hvilke bransjer som er avhengige av dem, og hva man skal vurdere når man velger en maskin for en ny produksjonslinje.

Hvordan en høyfrekvent rørfresemaskin fungerer: trinn for trinn

En høyfrekvent rørfresemaskin behandler flatt stålbånd gjennom seks sekvensielle produksjonstrinn - avvikling, forming, sveising, dimensjonering, retting og skjæring - alt integrert i en enkelt kontinuerlig produksjonslinje. Å forstå hvert trinn er avgjørende for å evaluere maskinspesifikasjoner og diagnostisere produksjonsproblemer.

Trinn 1: Avrulling og båndmating

Prosessen begynner med en stålbåndspole lastet på en hydraulisk avruller. Uncoileren holder spoler som typisk veier mellom 3 og 20 tonn avhengig av maskinkapasiteten, og mater båndet inn i linjen med en kontrollert, konstant spenning. En sløyfegrop eller akkumulator mellom avviklingsseksjonen og formingsseksjonen absorberer de korte avbruddene som oppstår når en spole går tom og en ny lastes via stripesammenføyning - slik at fresen kan fortsette å kjøre uten å stoppe sveisedelen.

Trinn 2: Forming — Forme stripen til et åpent rør

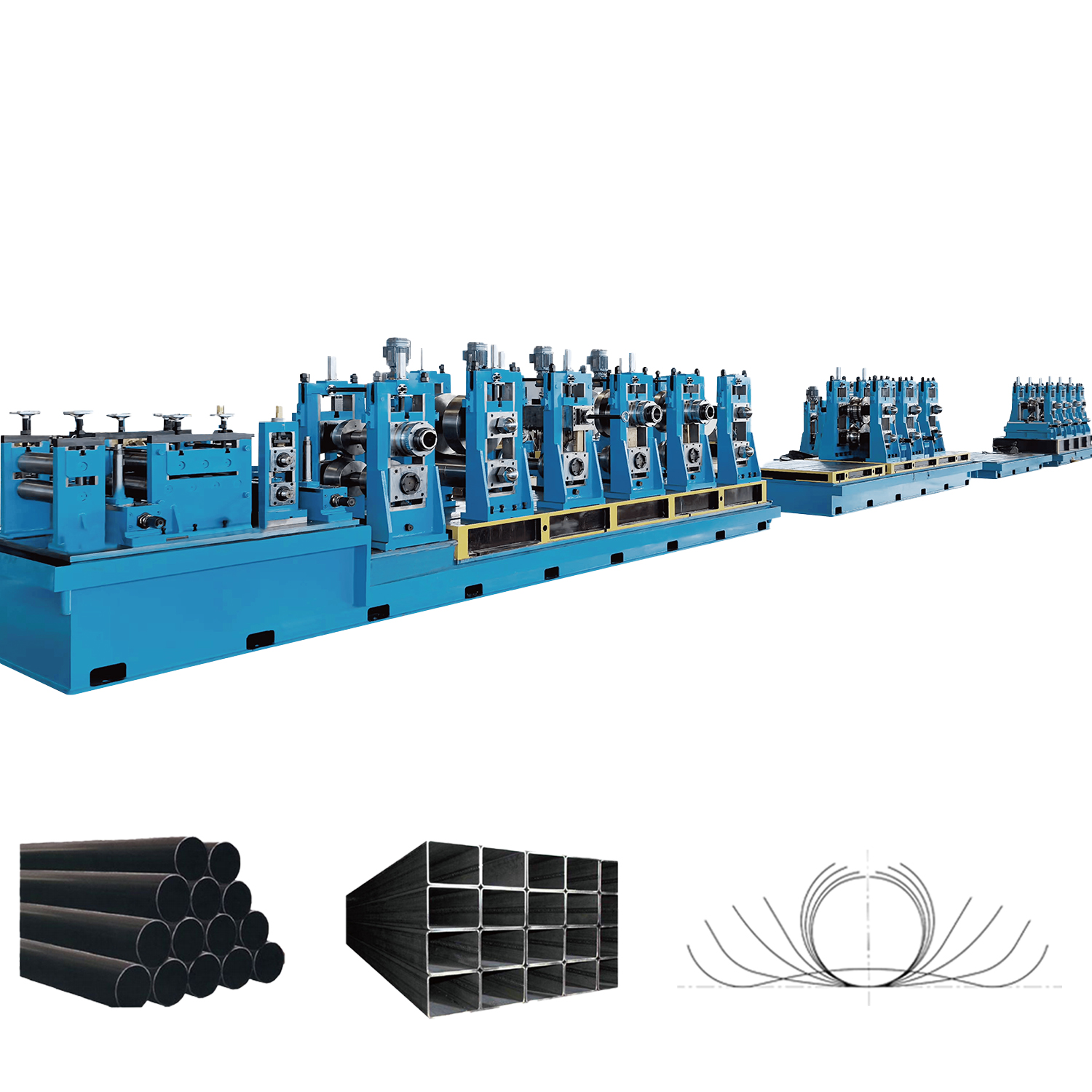

Det flate båndet passerer gjennom en serie horisontale og vertikale valsestativer anordnet progressivt langs møllen. Hvert stativ bøyer stripen trinnvis videre mot målrørprofilen. En typisk høyfrekvent rørfresemaskin bruker mellom 8 og 20 formingsrullestativ avhengig av rørdiameterområdet og veggtykkelsen. Formingsseksjonen produserer et rør med åpen søm - i hovedsak en sylinder med et smalt lengdegap - klart for sveising.

Rullverktøy er spesifikt for hver rørstørrelse og må endres når du bytter mellom produktdimensjoner. Hurtigskiftende verktøysystemer på moderne maskiner reduserer overgangstiden fra flere timer til under 30 minutter, noe som er en kritisk faktor i anlegg som produserer flere rørstørrelser.

Trinn 3: Høyfrekvent sveising — lukking av sømmen

Dette er det avgjørende stadiet av høyfrekvent rørfresemaskin . En høyfrekvent elektrisk strøm - som opererer ved frekvenser mellom 200 kHz og 400 kHz i de fleste industrielle modeller - påføres stripekantene når de konvergerer mot et sett med klemruller (også kalt trykkruller eller sveisevalser). Den høyfrekvente strømmen beveger seg langs stripekantene av hudeffekten, og konsentrerer varmen nøyaktig ved sømkantene i stedet for gjennom hele materialets tverrsnitt.

Når kantene når smiesveisetemperaturen (omtrent 1300 til 1400 grader Celsius for karbonstål), presser trykkrullene dem sammen under kontrollert smitrykk, og smelter sammen de to kantene til en sømløs metallurgisk binding uten fyllmateriale. Hele oppvarmings- og fusjonsprosessen skjer i millisekunder, og produserer en smal varmepåvirket sone (HAZ) typisk mellom 1 og 4 mm bred på hver side av sveiselinjen - langt smalere enn HAZ produsert ved buesveising eller gassveisemetoder.

To HF-sveisemetoder brukes i rørfabrikker:

• HF kontakt sveising: Strøm leveres til stripekantene gjennom glidende kobberkontakter (også kalt sko eller kontakter). Denne metoden er effektiv og mye brukt for produksjon av karbonstål og rustfritt stålrør. Kontaktslitasje er en vedlikeholdshensyn.
• HF induksjonssveising: Strøm induseres i stripekantene av en induksjonsspole plassert rundt den åpne sømmen. Ingen fysisk kontakt med stripen, eliminerer kontaktslitasje og muliggjør høyere produksjonshastigheter. Induksjonssveising foretrekkes for produksjon av tynnveggede rør, presisjonsrør med liten diameter og kobber- eller aluminiumsrør.

Trinn 4: Fjerning av sveiseperler (skjerf)

Smiesveiseprosessen produserer en liten ytre perle av ekstrudert metall langs sveisesømmen. Et skjerfverktøy (et hardmetall- eller verktøystålblad) fjerner denne vulsten i flukt med røroverflaten umiddelbart etter sveisevalsene. På rør som er beregnet på kritiske applikasjoner på innsiden, fjerner et innvendig skjerfverktøy den tilsvarende innvendige vulsten. Skjerfkvalitet påvirker direkte overflatefinishen til det ferdige røret og levetiden til etterfølgende verktøy.

Trinn 5: Dimensjonering, retting og profilkorreksjon

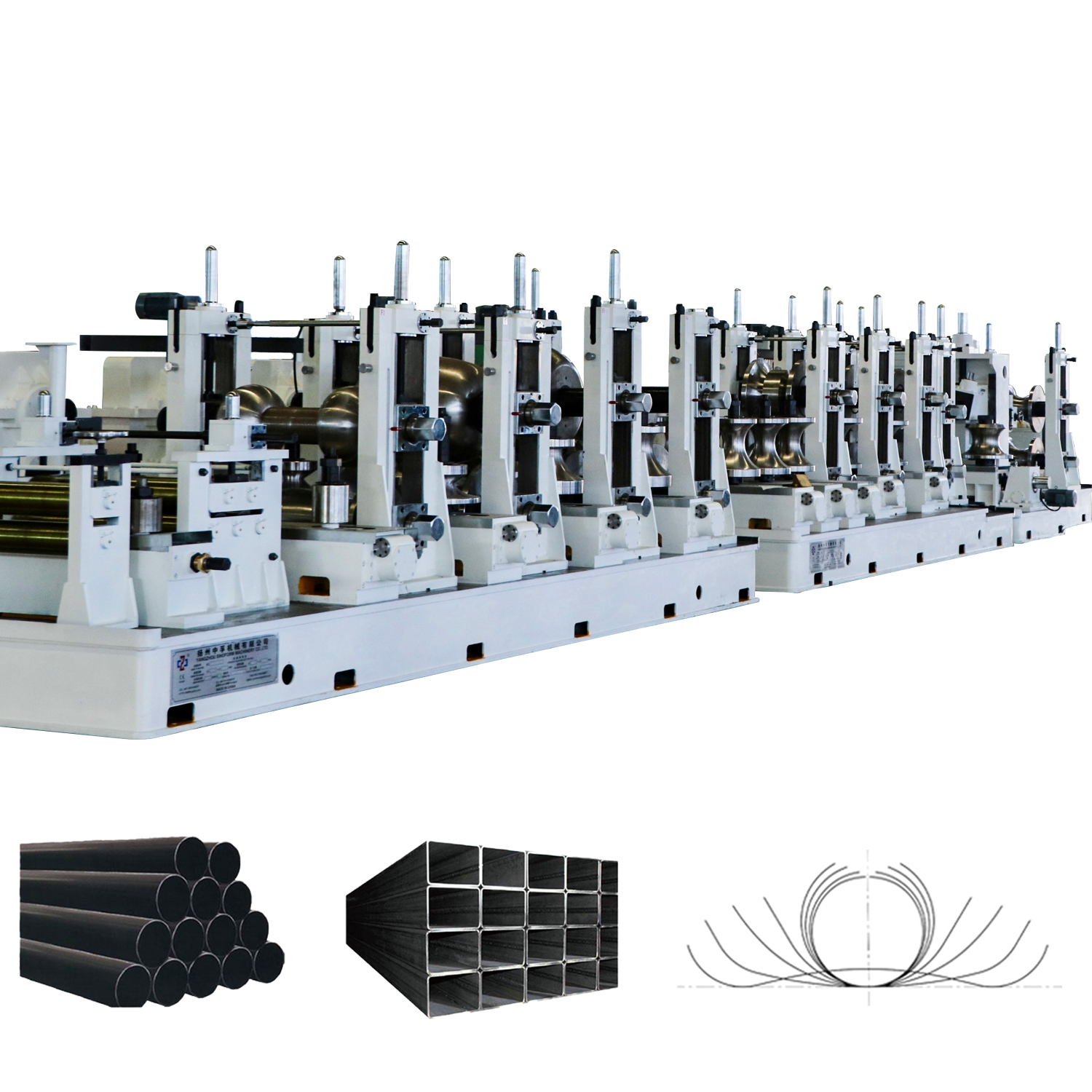

Etter sveising passerer røret gjennom en dimensjoneringsseksjon - en serie rullestativ som reduserer røret til dets nøyaktige ytre diameter (OD) og veggtykkelsestoleranse. Dimensjoneringsdelen korrigerer også eventuell mindre ovalitet som introduseres under formingen. For firkantede og rektangulære hulprofiler (SHS og RHS) driver ytterligere profileringsstativ etter dimensjoneringsseksjonen det runde røret til sin endelige vinkelform.

En retteseksjon følger, ved å bruke forskjøvede ruller for å fjerne eventuelle gjenværende bue eller camber fra røret før det når avskjæringsstasjonen.

Etappe 6: Flying Cutoff

Det kontinuerlig sveisede røret kuttes til spesifisert lengde av en flygende avskjæringssag eller dyseakselerert avskjæringspresse som beveger seg med røret med linjehastighet, og fullfører kuttet uten å stoppe fresen. Flyvende avskjæringssystemer opprettholder dimensjonsnøyaktighet innenfor pluss eller minus 1 mm over kuttelengden ved normale produksjonshastigheter. Etter kutting samles ferdige rør på et utløpsbord eller buntingssystem.

Nøkkelspesifikasjoner for en høyfrekvent rørfresemaskin forklart

Å forstå hva hvert spesifikasjonsnummer på en høyfrekvent rørfresemaskin faktisk betyr i produksjonsmessige termer er avgjørende for å matche maskinen til produktutvalget og ytelseskravene.

Tabell 1: Nøkkeltekniske spesifikasjoner for en høyfrekvent rørfresemaskin med deres typiske rekkevidde, hva hver spesifikasjon kontrollerer, og dens praktiske produksjonsimplikasjon.

Høyfrekvent rørfres vs. alternative rørproduksjonsmetoder

Høyfrekvenssveising utkonkurrerer undervannsbuesveising (SAW), lasersveising og sømløs rørproduksjon på tvers av de viktigste kommersielle metrikkene for standard strukturelle og mekaniske rør - spesielt produksjonshastighet, energieffektivitet og kostnad per tonn.

Tabell 2: Sammenligning av høyfrekvent rørmøllesveising mot fire alternative rørproduksjonsmetoder på tvers av hastighet, varmepåvirket sonebredde, sveisekvalitet, krav til forbruksvarer og beste bruksområder.

I følge produksjonsdata samlet av International Steel Statistics Bureau (ISSB), utgjør HF-sveisede rør omtrent 65 til 70 prosent av all produksjon av sveisede stålrør globalt, noe som gjør at høyfrekvent rørfresemaskin den dominerende teknologien med stor margin. Kombinasjonen av høy hastighet, ingen fyllmateriale, lavt energiforbruk per tonn og muligheten til å kjøre kontinuerlig gjør det til det mest kostnadseffektive valget for de aller fleste strukturelle og mekaniske rørapplikasjoner.

Hvilke bransjer bruker høyfrekvente rørmøllemaskiner?

Høyfrekvente rørmøllemaskiner leverer rør og rør til minst tolv store industrisektorer, med bygg-, bil- og energiinfrastruktur som de tre største forbrukerne i volum.

Konstruksjon og konstruksjonsstål

Strukturelle hule seksjoner - runde, firkantede (SHS) og rektangulære (RHS) - produsert på høyfrekvent rørfresemaskins brukes i bygningsrammer, søyler, takstoler, sikkerhetsbarrierer, stillaser og midlertidige arbeider. Det globale markedet for strukturelle rør oversteg 35 millioner tonn årlig i henhold til nylige industrirapporter fra World Steel Association (2023), med HF-sveisede seksjoner som representerte størstedelen av dette volumet. Strukturelle rør varierer vanligvis fra 20 mm OD til 400 mm OD med veggtykkelser fra 1,5 mm til 16 mm.

Bilproduksjon

Presisjons HF-sveisede rør brukes mye i bilseterammer, dørbjelker, eksossystemer, underrammer til chassis og rullebur. Bilsegmentet krever stramme dimensjonstoleranser (OD-toleranse typisk pluss eller minus 0,1 mm), konsekvente mekaniske egenskaper og overflatekvalitet som er kompatibel med påfølgende bøye-, hydroformings- og malingsprosesser. Dedikerte rørmøllelinjer for biler opererer vanligvis i den høyere enden av hastighetsområdene (60 til 120 m/min) ved bruk av induksjonssveising for den strengeste kvalitetskontrollen.

Infrastruktur for olje, gass og energi

HF-sveiset stålrør av API-kvalitet produsert på høyfrekvente rørmøllemaskiner brukes til olje- og gassinnsamlingslinjer, distribusjonsrørledninger, foringsrør og peler. Mens hovedledningstransmisjonsrør med stor diameter vanligvis bruker SAW-sveising, er det store flertallet av brønnsteds-, samle- og distribusjonsrør HF-sveiset, og dekker diametre fra 21,3 mm (3/4 tomme) til 508 mm (20 tommer) til API 5L og API 5CT spesifikasjoner.

Møbler og arkitektonisk metallarbeid

Tynnvegget rundt og firkantet rør for stolrammer, bordben, hyllesystemer, rekkverk og dekorative arkitektoniske elementer er en av de høyeste volumapplikasjonene for HF-rørfreser med liten diameter (OD-område 10 til 76 mm, veggtykkelse 0,5 til 2 mm). Disse linjene kjører med svært høye hastigheter (ofte 60 til 100 m/min) på forglødet eller galvanisert stripe for å produsere rør som ikke krever ytterligere overflatebehandling.

Landbruk, gruvedrift og generell ingeniørfag

Vanningssystemer, landbruksutstyrsrammer, transportbåndsystemer, støttestrukturer for gruveakselen og generell fabrikasjon er alle avhengige av HF-sveiset rør som en standard strukturell og mekanisk komponent. Disse applikasjonene bruker vanligvis mellomstore rørfreser som dekker OD-områder på 25 til 219 mm - den mest installerte typen høyfrekvent rørfresemaskin globalt.

HF-kontaktsveising vs. HF-induksjonssveising: Hva bør du velge?

Valget mellom kontakt- og induksjons-HF-sveising i en rørfresemaskin er en av de viktigste konfigurasjonsbeslutningene, og det avhenger først og fremst av rørstørrelsesområdet, materialene og produksjonshastighetsmålene for applikasjonen.

Tabell 3: Direkte sammenligning av HF-kontaktsveising versus HF-induksjonssveisekonfigurasjoner i en rørfresemaskin på tvers av åtte operasjonelle og økonomiske faktorer.

Hvordan velge riktig høyfrekvent rørfresemaskin for produksjonslinjen din

Å velge riktig høyfrekvent rørfresemaskin krever at du definerer produktspekteret ditt, målutgangsvolum, tilgjengelig råvareforsyning og infrastruktur på stedet før du evaluerer maskinspesifikasjonene – å velge en maskin uten dette fundamentet fører til enten kostbare overspesifikasjoner eller en linje som ikke kan møte produksjonskravene.

Trinn 1: Definer produktutvalget ditt

Etabler hele spekteret av rørstørrelser (minimum OD, maksimal OD, veggtykkelsesområde) og materialer (karbonstålkvalitet, rustfri kvalitet, aluminium, kobber) du trenger å produsere. En mølle spesifisert for et for smalt produktspekter vil begrense markedet ditt; en for bredt spesifisert vil resultere i underutnyttet kapasitet i ytterpunktene. Bransjepraksis er å spesifisere primærproduktet (størrelse og kvalitet med høyest volum) som designsenter og behandle ekstreme størrelser som sekundær kapasitet.

Trinn 2: Beregn nødvendig utgangskapasitet

Arbeid bakover fra salgsprognosen din. Hvis du trenger å produsere 5000 tonn per måned av 50 mm OD x 2 mm vegg karbonstålrør, beregne den nødvendige produksjonen i tonn per time og deretter linjehastigheten som trengs for å oppnå det. Ta hensyn til realistisk oppetid (vanligvis 70 til 80 prosent effektivitet for en veldrevet rørfabrikk, inkludert planlagt vedlikehold, spolebytte og produktbytte). Dette driver valg av HF-sveisers kraft og antall formingsstativ som kreves.

Trinn 3: Vurder nettstedets infrastruktur

A høyfrekvent rørfresemaskin med en 500kW HF sveiser vil kreve betydelig elektrisk forsyningsinfrastruktur (typisk 10kV til 35kV forsyning, med dedikert transformator). Kjølevann for HF-sveiseren, rulleverktøy og hydraulikksystemer må være tilgjengelig i tilstrekkelig volum og med passende temperatur og kvalitet. Gulvbelastningskapasitet for møllekonstruksjonen, avruller og kveillager må også bekreftes. Å overse infrastrukturkravene er en vanlig og kostbar feil i prosjekter med rørfabrikker.

Trinn 4: Evaluer verktøy og omstillingssystemer

Hvis produksjonsplanen din involverer hyppige endringer i produktstørrelse, blir verktøysystemet og overgangstiden kritiske økonomiske faktorer. En fabrikk som krever 6 til 8 timer for en full omstilling, vil miste 1 til 2 produksjonsskift per størrelsesendring. Moderne hurtigskiftende verktøysystemer (forhåndsinnstilte rullekassetter, hydraulisk rullelåsing, motoriserte justeringer) kan redusere dette til 30 til 60 minutter, noe som er transformativt for lønnsomheten i flerproduktoperasjoner. Beregn de årlige produksjonstimene som går tapt ved omstilling under hvert verktøysystemalternativ før du velger.

Trinn 5: Spesifiser kvalitetskontroll- og inspeksjonssystemer

For rør beregnet på API-, EN-, ASTM- eller JIS-spesifikasjonsapplikasjoner, er integrerte kvalitetssystemer ikke valgfrie. Minimumskrav inkluderer: virvelstrøm eller ultralydsveisesømtesting umiddelbart etter sveisestasjonen; laser OD-måling i dimensjoneringsseksjonen; veggtykkelsesovervåking via ultralydmåling; og lengdemåling med automatisk avskjæringskontroll. Rørmøller som leverer til Tier 1-leverandører i bilindustrien krever vanligvis også 100 % dimensjonslogging og full sporbarhetssystemer integrert med møllekontroll-PLS.

Kritiske vedlikeholdsområder på en høyfrekvent rørfresemaskin

De tre vedlikeholdsområdene som har størst effekt på en høyfrekvent rørfresemaskin er HF-sveiseren, rulleverktøyet og lagerenhetene, og kjølevannssystemet – feil i noen av disse stopper hele produksjonslinjen.

• HF sveiser kraftenhet: Solid-state IGBT inverter-baserte HF-generatorer (gjeldende industristandard, erstatter eldre vakuumrørgeneratorer) krever ren, stabil strømforsyning og tilstrekkelig kjøling. Kondensatorbanker, utgangstransformatorer og arbeidsspolen eller kontaktenheten er de primære slitasjekomponentene. Planlagte inspeksjonsintervaller hver 500 til 1000 produksjonstimer er typiske.
• Rulleverktøy og lagre: Formings- og dimensjoneringsruller slites gradvis og må inspiseres og slipes på nytt eller skiftes ut etter en tidsplan basert på produsert tonnasje. Lagerfeil i valser er den vanligste årsaken til uplanlagt nedetid på rørmøller. Vibrasjonsovervåkingssystemer på kritiske rullestativdrev kan gi tidlig varsling om lagerdegradering.
• Kjølevannssystem: HF-sveiseren, arbeidsspolen, sveiserullene og skjerfområdet krever alle kjølevann. Forurensning, avskalering eller strømningsreduksjon kan forårsake avstenging av HF-sveiser eller akselerert slitasje på sveiseområdets komponenter. Dedikerte kjølekretser med lukket sløyfe med filtrering og konduktivitetsovervåking anbefales sterkt over åpne kjølesystemer.
• Skjerfverktøy: Skjerfbladet slites raskt og må inspiseres og skiftes med intervaller som avhenger av stålkvalitet og produksjonshastighet. Slitte skjerfverktøy etterlater hevede sveisevulster som skader etterfølgende verktøy og påvirker rørets dimensjonskvalitet.

Ofte stilte spørsmål: Høyfrekvent rørfresemaskin

Hvilke materialer kan en høyfrekvent rørmølle bearbeide?

Det vanligste materialet er stål med lavt karbon og middels karbon (kvaliteter tilsvarende S235, S355, Q235, Q345 og API 5L Grade B og X42 til X70). Rustfritt stål (kvalitet 304, 316, 430) er mye bearbeidet på HF-induksjonsmøller. Aluminiumslegeringer og kobber behandles ved bruk av induksjonssveising på møller som er spesifikt konfigurert for ikke-jernholdige materialer, med tilpassede formingsverktøygeometrier. Høyfast lavlegert (HSLA) stål krever nøye kontroll av sveiseparametere for å unngå HAZ-herding.

Hva er den typiske produksjonen til en høyfrekvent rørfresemaskin per skift?

Effekten varierer betydelig etter rørstørrelse og veggtykkelse. Som et praktisk eksempel vil en mellomfabrikk som produserer 48,3 mm OD x 3,2 mm vegg karbonstålrør ved 40 m/min produsere omtrent 3,5 til 4,0 tonn per time under normale forhold. Over et 8-timers skift med 75 prosent effektivitet, tilsvarer det omtrent 21 til 24 tonn per skift. En høyhastighets møbelrørmølle med liten diameter som kjører 20 mm ytre diameter x 1,0 mm vegg med 100 m/min ville produsere omtrent 1,8 tonn per time – noe som illustrerer hvordan tonnasje per time er mye lavere for tynnveggede produkter med liten diameter til tross for høyere linjehastighet.

Hvor lang tid tar det å skifte over en rørmølle fra en rørstørrelse til en annen?

På en konvensjonell mølle med individuelle valseskift kan en større omstilling (stor OD-endring) ta 6 til 12 timer. En mindre omstilling (liten OD-justering innenfor samme rullefamilie) kan ta 2 til 4 timer. Freser utstyrt med forhåndsinnstilte kassettverktøysystemer for hurtigskift kan redusere store omstillinger til 30 til 90 minutter. Overgangstiden påvirker direkte den økonomiske levedyktigheten til korte produksjonsserier; fabrikker som produserer mange forskjellige størrelser trenger hurtigskiftende verktøy for å forbli konkurransedyktige.

Hva er forskjellen mellom en solid-state HF-generator og en vakuumrørgenerator?

Vakuumrør (triode) HF-generatorer var den originale teknologien for rørmøllesveising og er fortsatt i bruk på mange eldre møller. De er robuste, men mindre energieffektive (vanligvis 55 til 65 prosent elektrisk effektivitet) og krever regelmessig utskifting av vakuumrøret, som er et forbruksmateriale med høye kostnader. Solid-state IGBT invertergeneratorer (gjeldende standard for nye installasjoner) oppnår 85 til 92 prosent elektrisk effektivitet, har ingen forbruksrør, gir bedre frekvensstabilitet og gir raskere respons på sveiseparameterjusteringer. Energibesparelser alene gjenvinner typisk kostnadspremien for solid-state generatorer innen 2 til 4 år etter produksjon.

Kan en enkelt høyfrekvent rørfresemaskin produsere både rundt og firkantet rør?

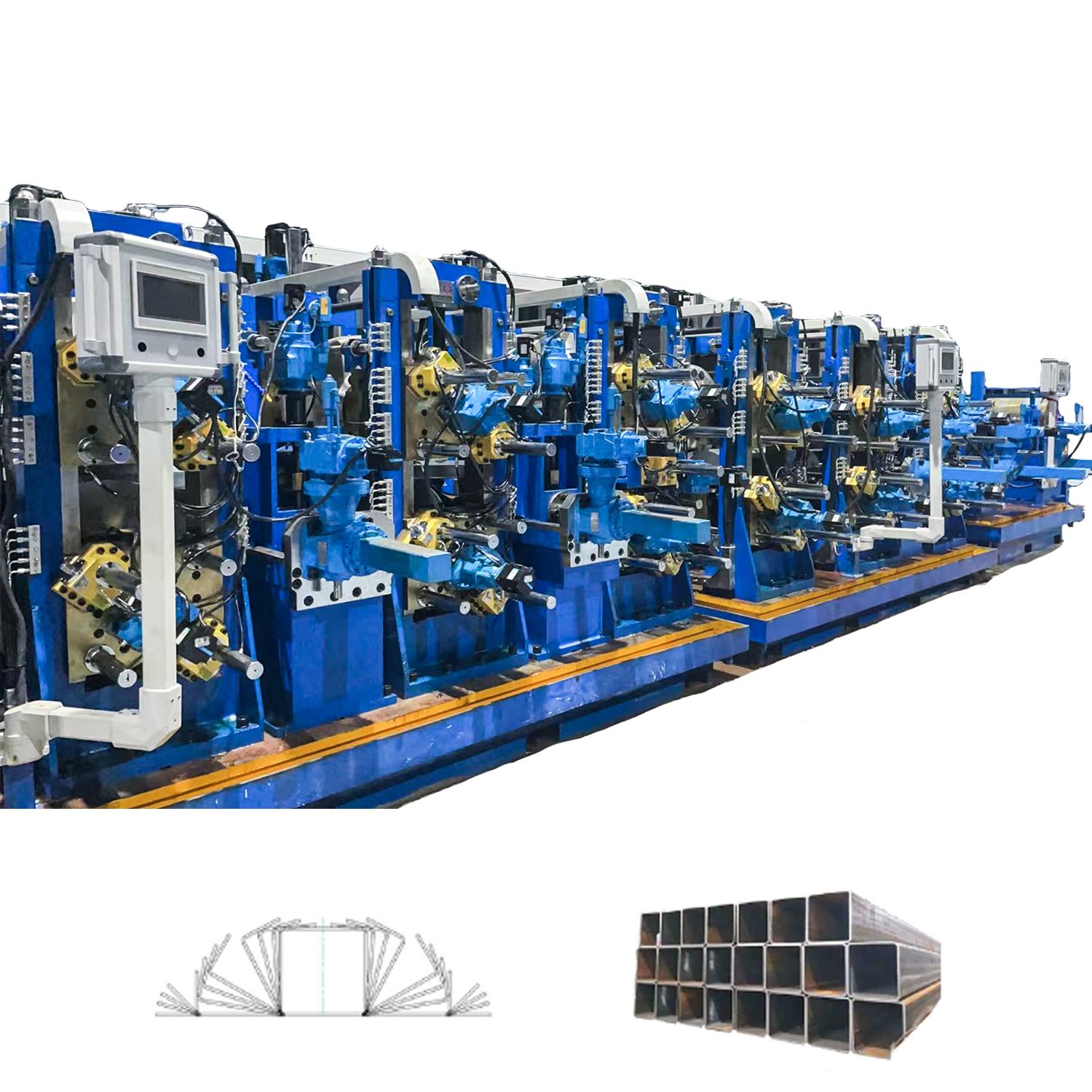

Ja, og dette er en veldig vanlig konfigurasjon. Røret formes først og sveises som en rund seksjon (som er den mest effektive geometrien for sveiseprosessen), og føres deretter gjennom firkantede eller rektangulære profileringsstativ plassert etter dimensjoneringsseksjonen. Bytte mellom rund utgang og kvadratisk eller rektangulær utgang krever et profileringsverktøyskifte, som vanligvis tar 30 til 60 minutter på en godt designet fres. Mange fabrikker kjører runde, firkantede og rektangulære seksjoner på samme linje i forskjellige produksjonssekvenser.

Hvilke internasjonale standarder gjelder for rør produsert på høyfrekvente rørmøllemaskiner?

De gjeldende standardene avhenger av produktet og markedsdestinasjonen. Vanlig refererte standarder inkluderer: EN 10210 og EN 10219 (europeiske strukturelle hule seksjoner); ASTM A500 og ASTM A513 (nordamerikanske strukturelle og mekaniske rør); API 5L (olje- og gassledningsrør); API 5CT (hus og rør); JIS G3444 og JIS G3466 (japansk konstruksjonsrør); og GB/T 6728 og GB/T 3091 (kinesiske standarder). Møller som leverer til regulerte markeder må være i stand til å møte dimensjonstoleransene, kravene til mekaniske egenskaper og testfrekvensene spesifisert i den relevante standarden for hvert produkt de produserer.

Konklusjon: Hvorfor den høyfrekvente rørmøllemaskinen dominerer produksjonen av stålrør

Høyfrekvent rørfresemaskin har blitt verdens dominerende rørproduksjonsteknologi fordi den kombinerer kontinuerlig, høyhastighets produksjon med utmerket sveisekvalitet, ingen forbruksmaterialer, trange varmepåvirkede soner og en fullt integrert produksjonsprosess fra flat stripe til ferdig kuttet rør – alt på en enkelt kompakt linje.

For nye rørproduksjonsinvesteringer, bør de grunnleggende avgjørelsene – HF-kontakt versus induksjonssveising, sveisereffektvurdering, rørstørrelsesområde, verktøysystem og kvalitetsovervåkingsintegrasjon – komme fra en klart definert produktstrategi og produksjonsmål. En feil angitt høyfrekvent rørfresemaskin vil enten begrense markedet eller la kapitalen være undersysselsatt; en som er riktig tilpasset dine produksjonskrav vil levere tiår med pålitelig, kostnadseffektiv produksjon.

Enten du vurderer en første rørmølleinvestering, oppgraderer aldringsutstyr eller utvider en eksisterende produksjonslinje, gir det tekniske rammeverket i denne veiledningen grunnlaget for å evaluere spesifikasjoner, sammenligne konfigurasjoner og stille de riktige spørsmålene til utstyrsleverandører før du forplikter deg til et kjøp.
